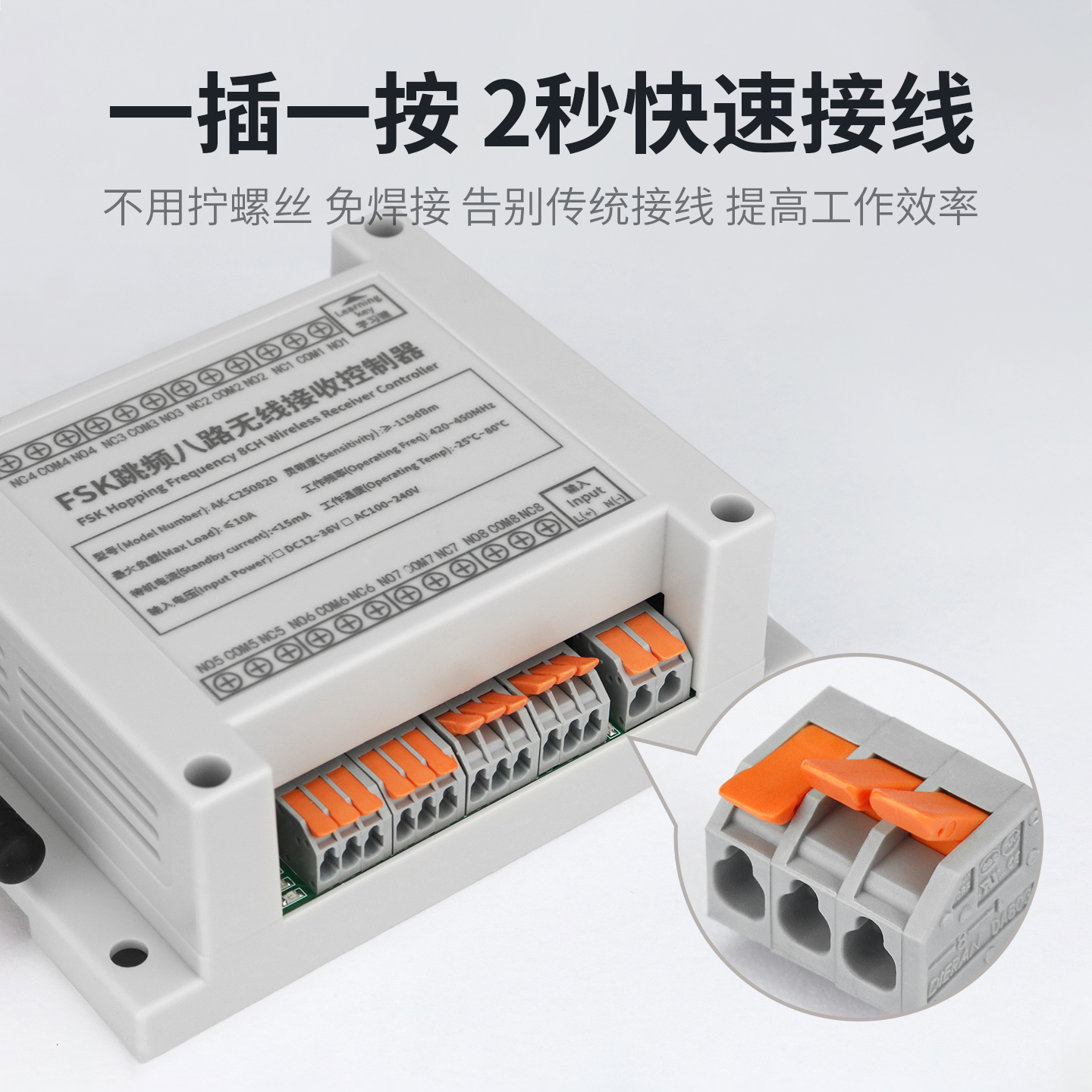

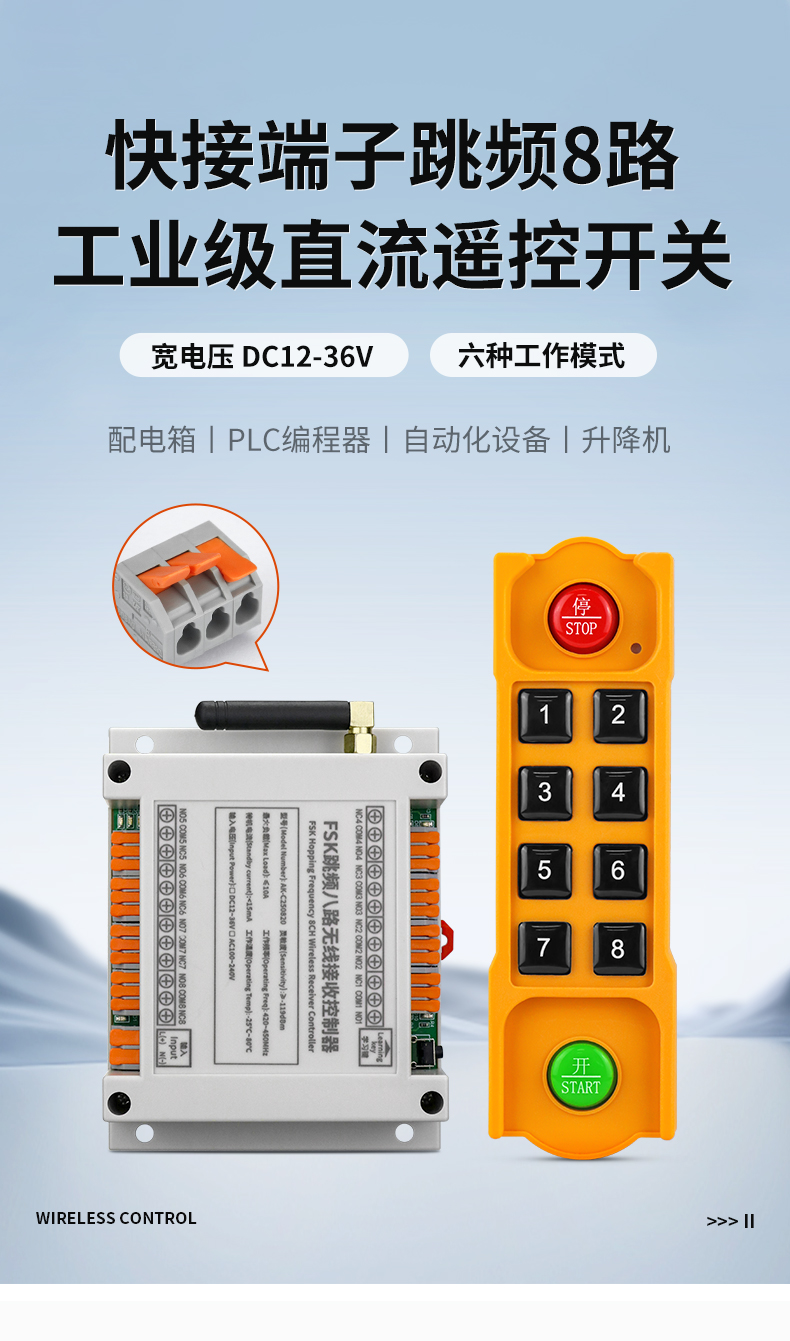

FSK快接端子8路直流控制开关 AK-C250820采用FSK通信方式，具有数据传输稳定性强、传输速率快、接收灵敏度高、不受电机干扰等特点，安全性能更加可靠，产品输出功率大，适用于工业大功率产品的控制场景上

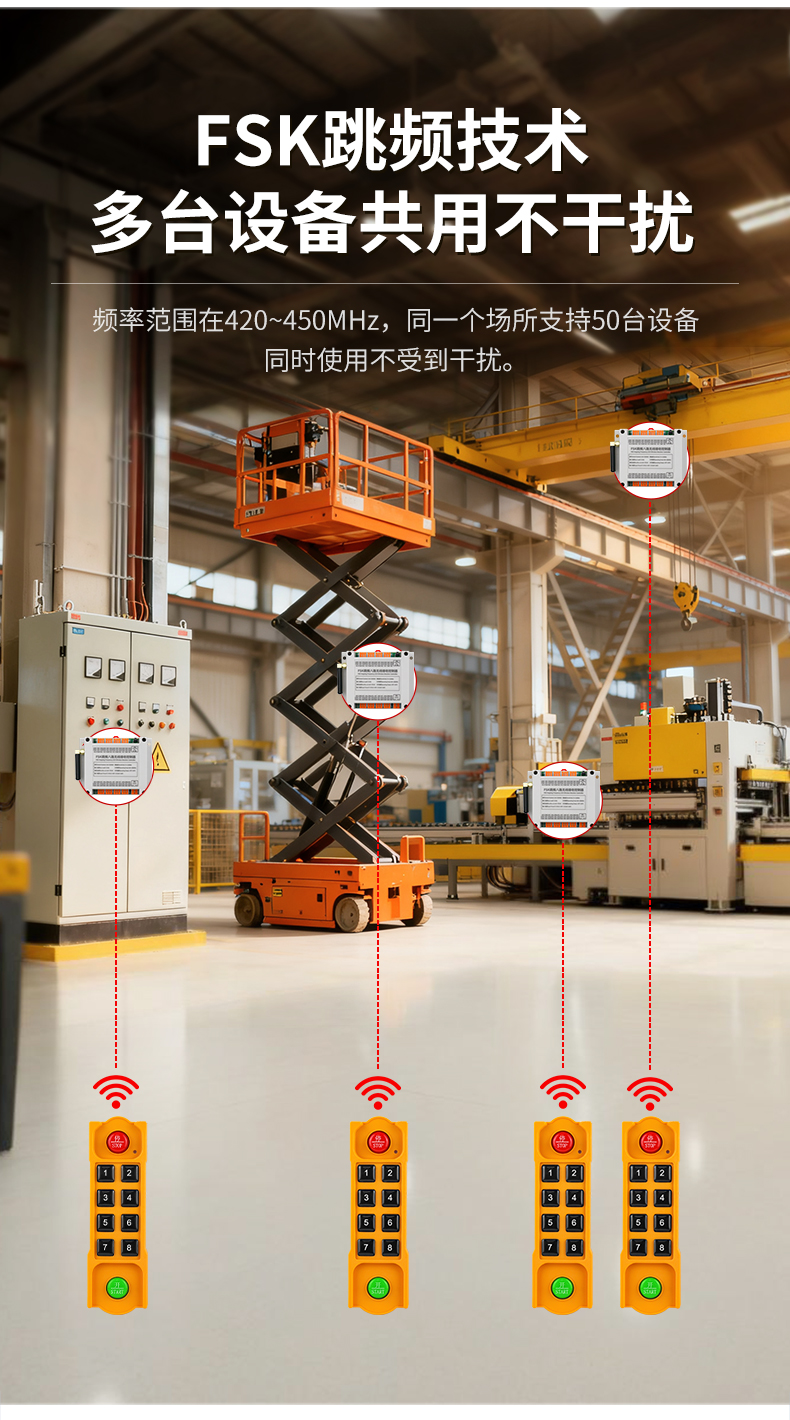

      频率范围在420~450MHz，同一个场所支持50台设备同时使用不受到干扰。

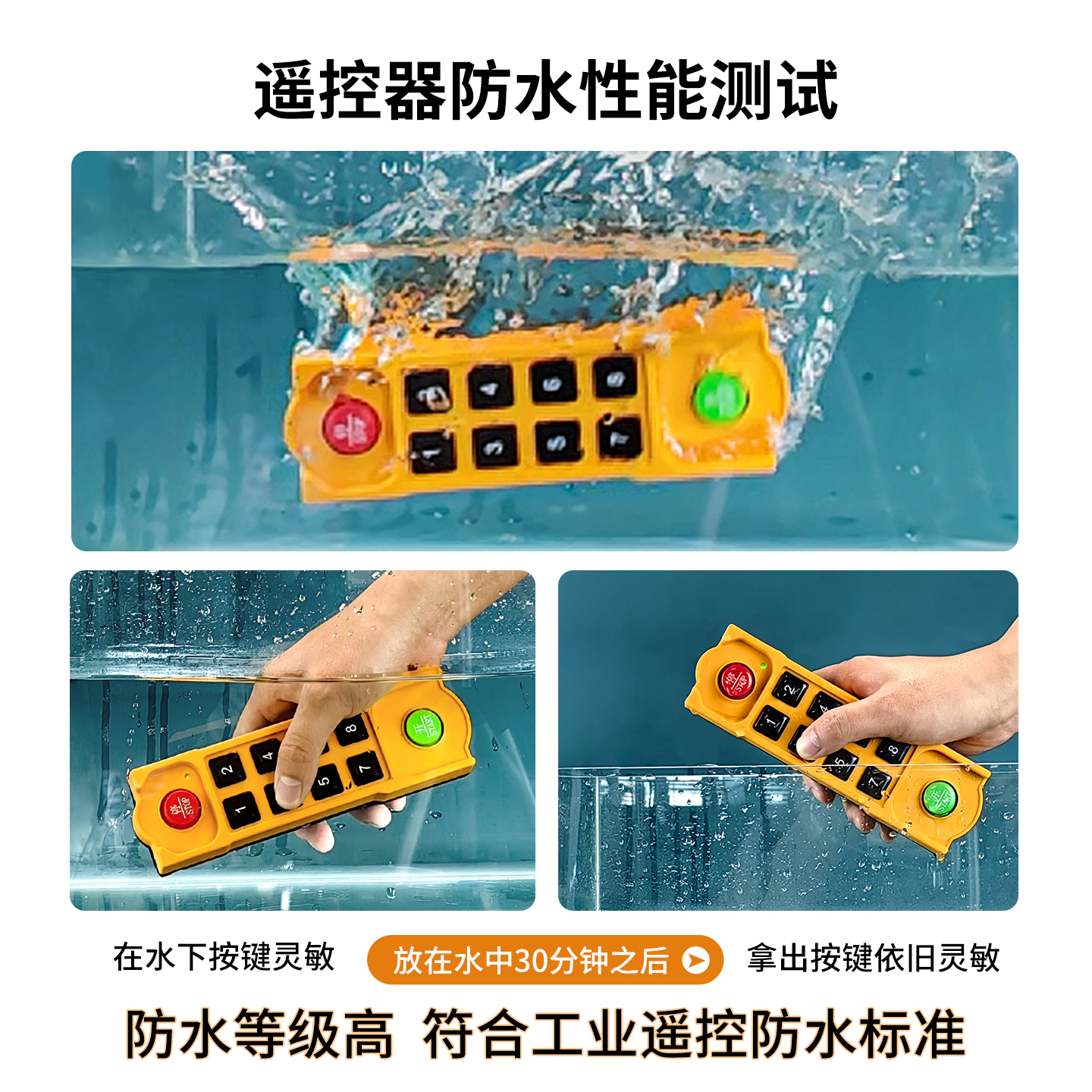

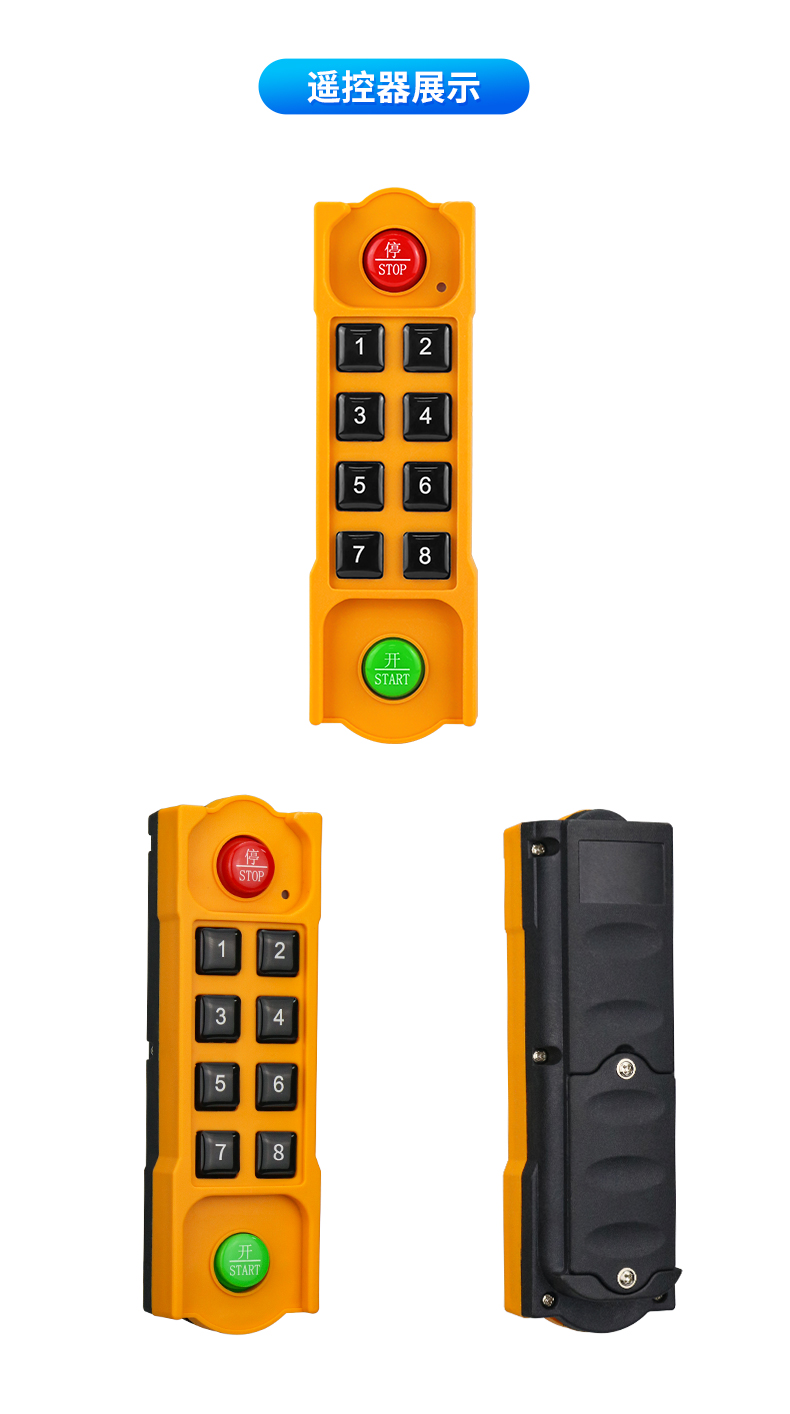

      遥控器采用高强度加厚材质，从结构上强化抗摔性能，日常磕碰、意外滑落都能轻松抵御，抗摔更耐用。

• 待机电流：＜10mA

• 接收灵敏度：-119dBm

• 最大负载电流：≤10A

• 工作温度范围：-20℃ ~ 70℃

FSK快接端子8路直流控制开关应用领域：

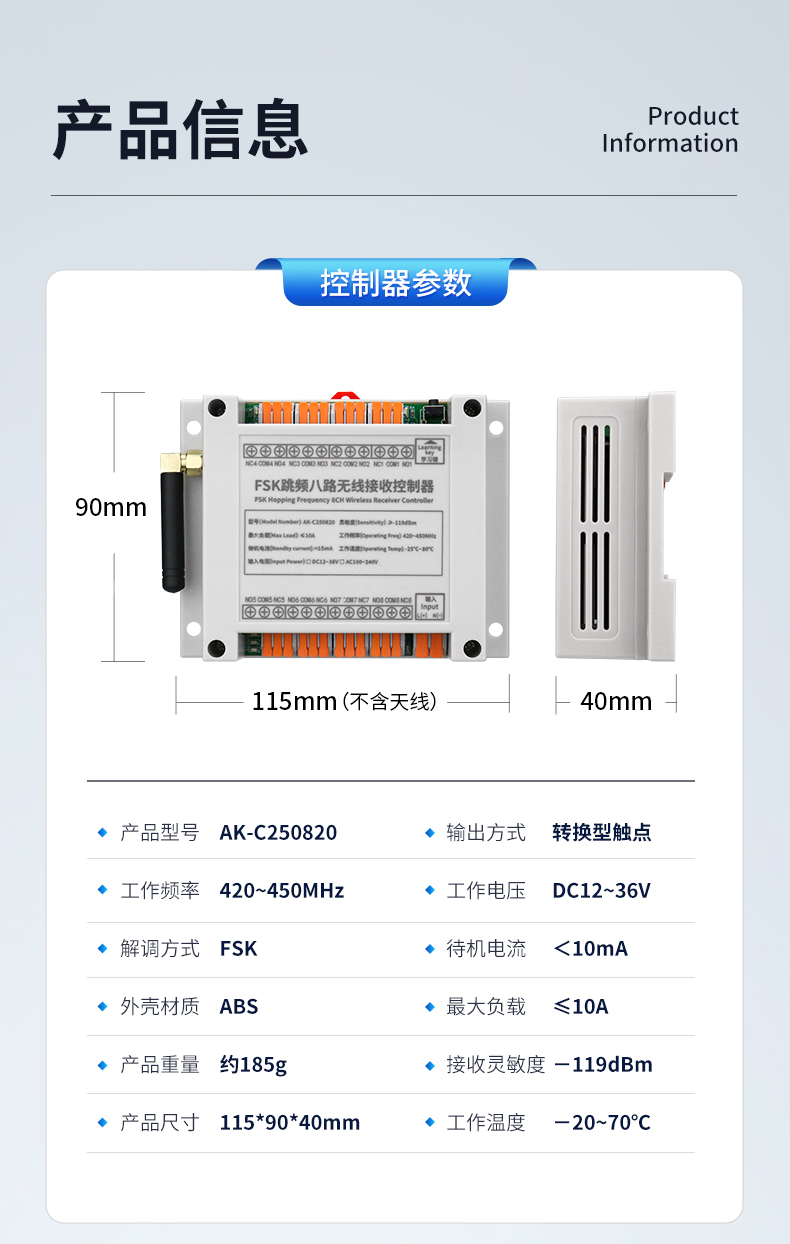

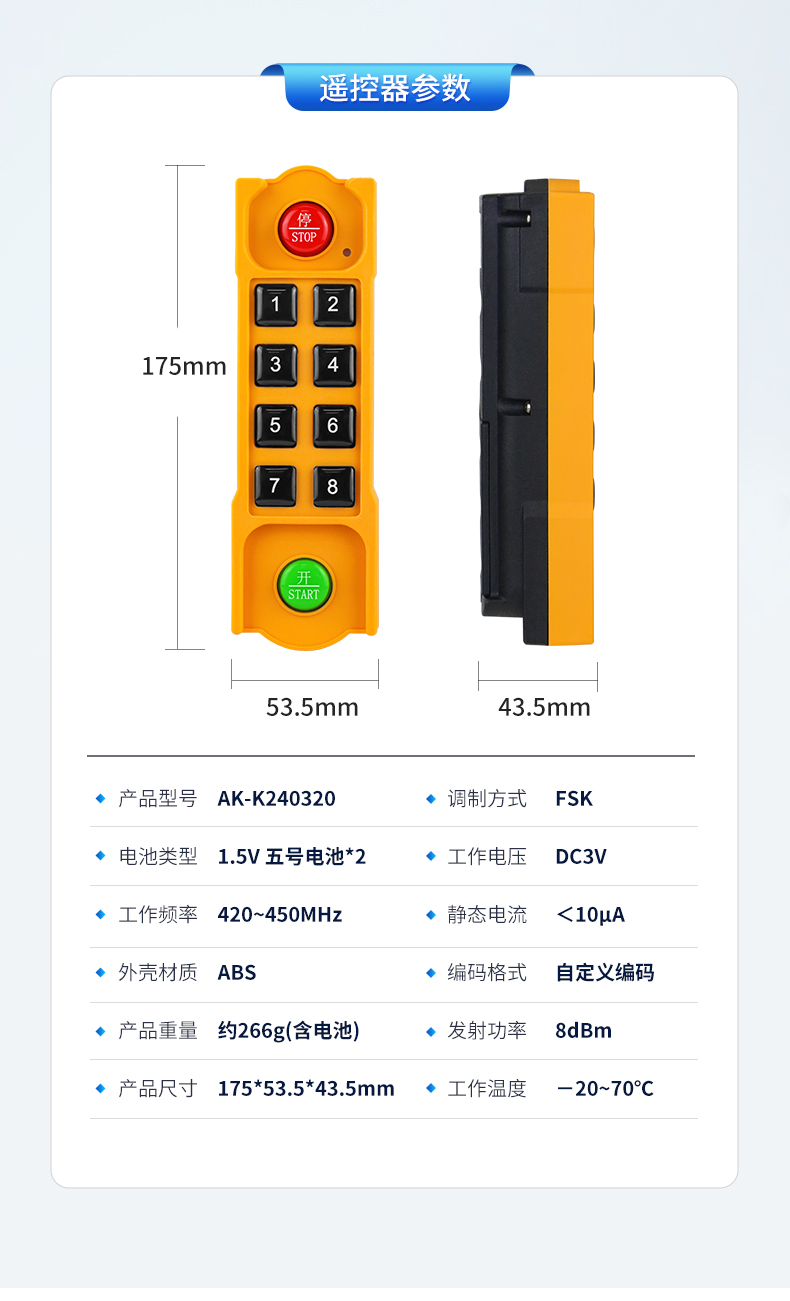

FSK快接端子8路直流控制开关产品参数：

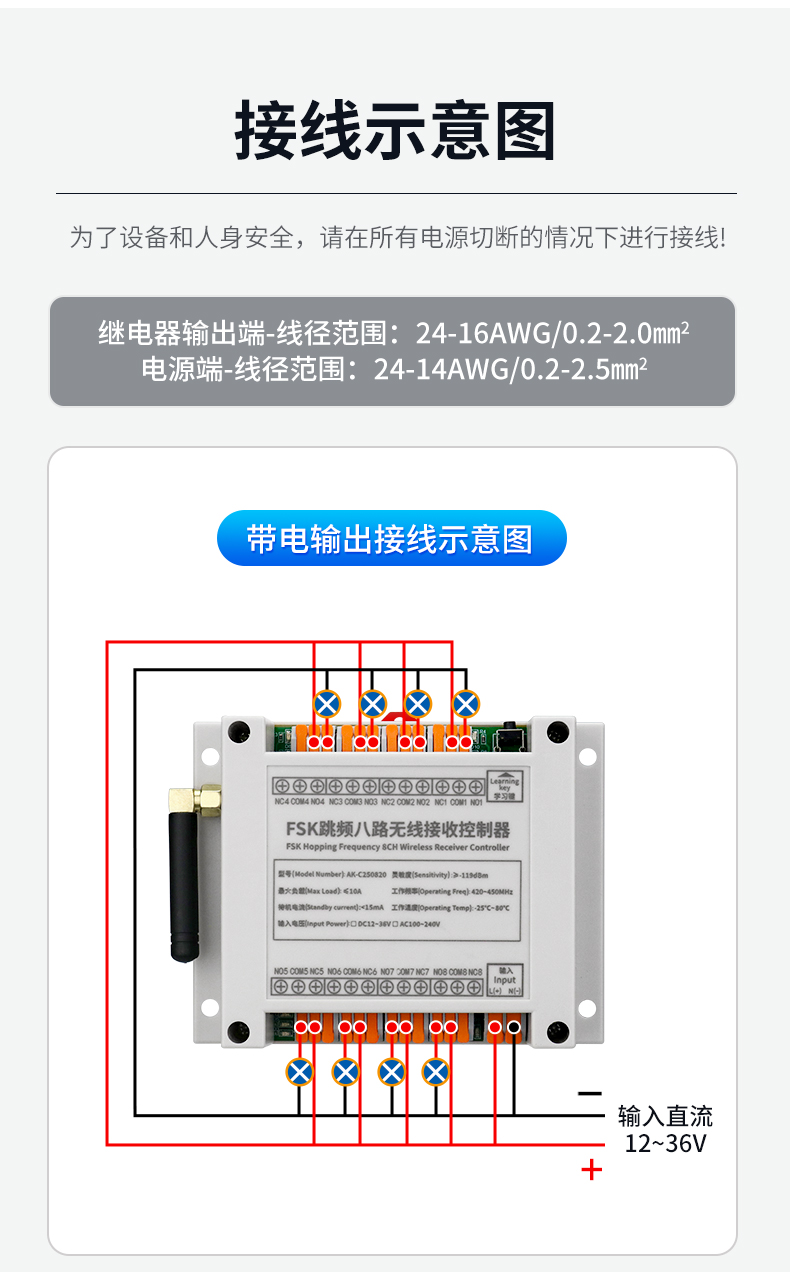

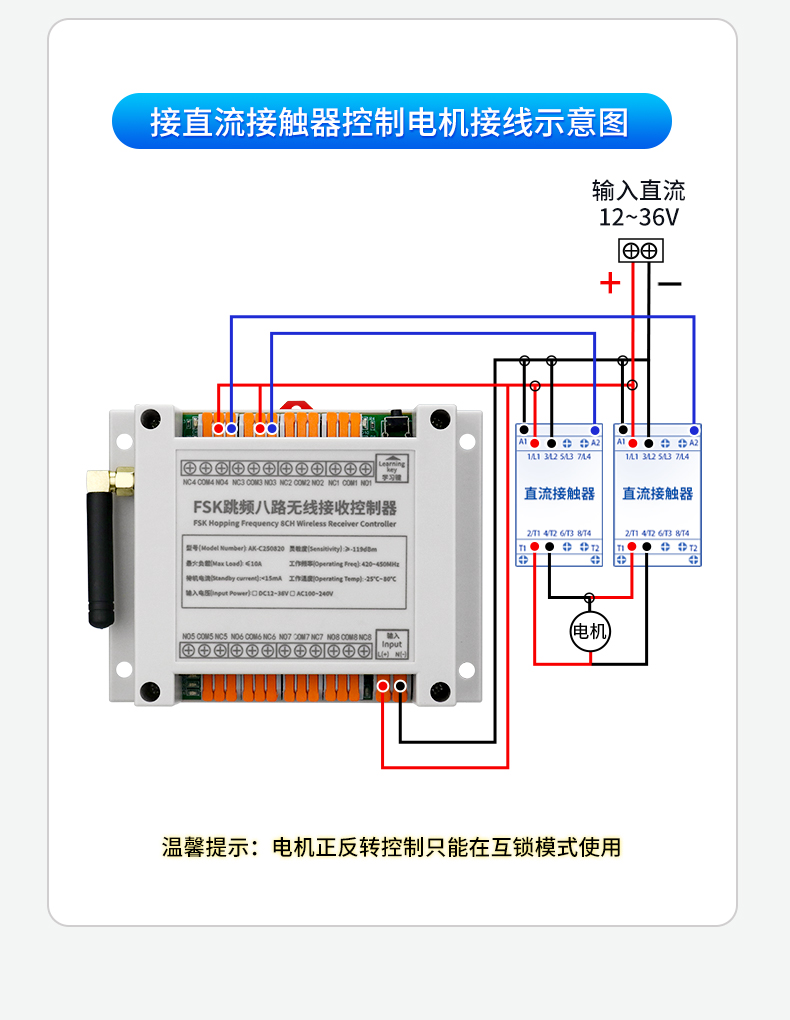

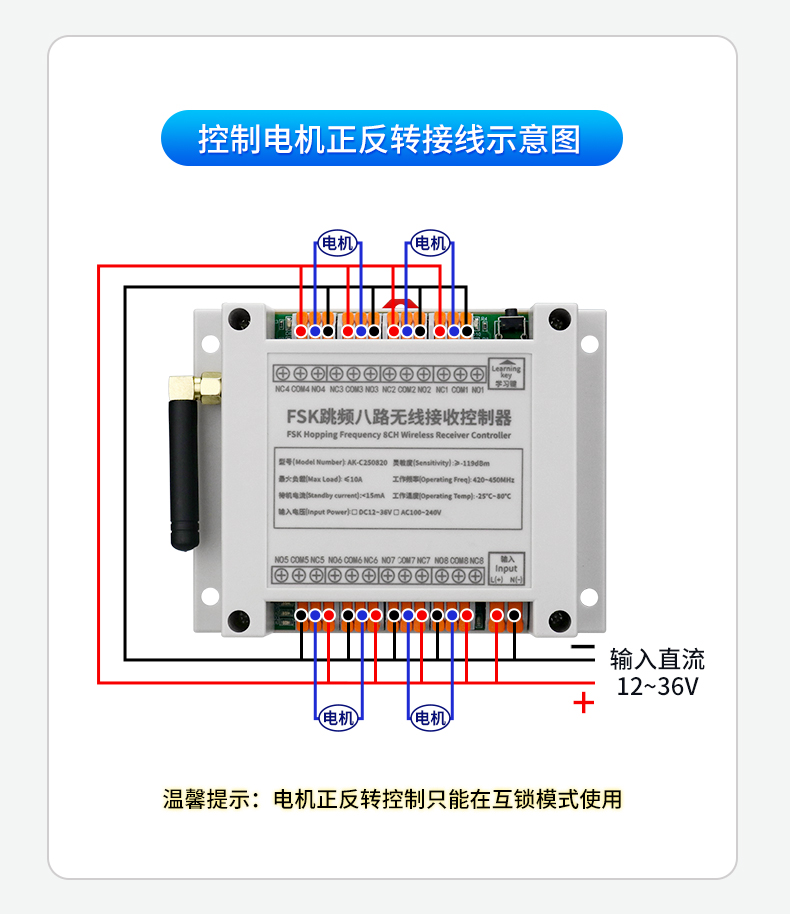

FSK快接端子8路直流控制开关常用接线操作：

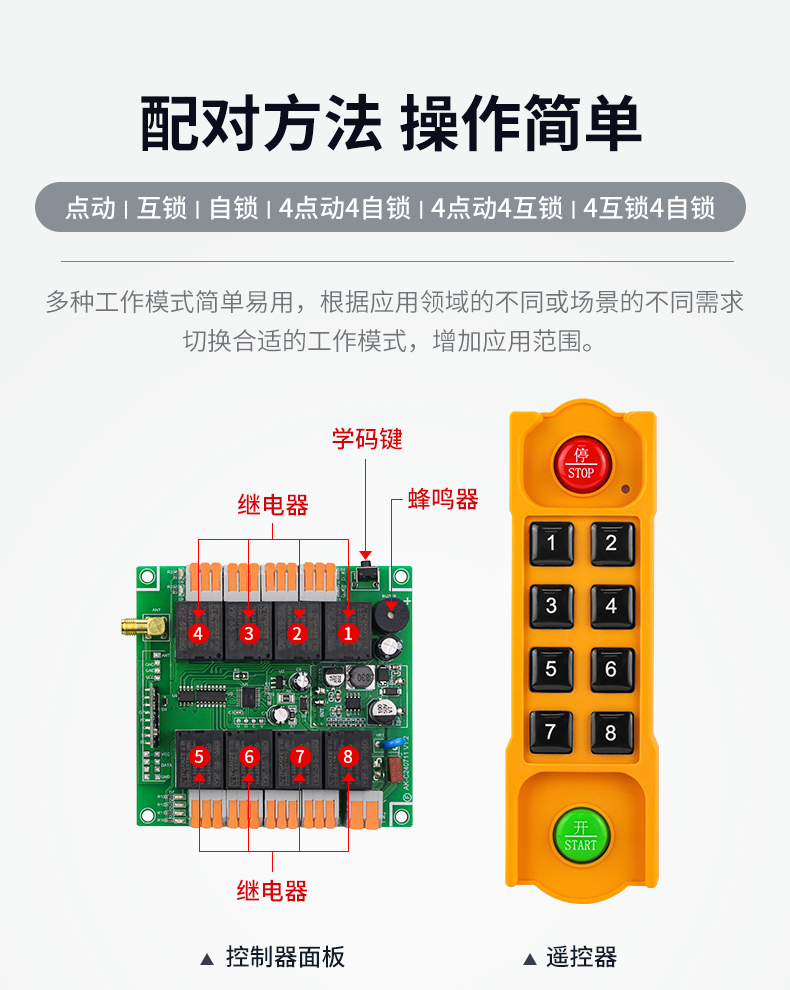

FSK快接端子8路直流控制开关配对方法：

对码操作 -- 按键学码

① 点动模式操作方法：首先按住遥控器停止键 + 1 号键，然后按下控制器学码键 (蜂鸣器短鸣一下即可松开按键)，当听到蜂鸣器响 4 次后，表示学码成功，此时所有键都为点动模式。

② 互锁模式操作方法：首先按住遥控器停止键 + 2 号键，然后按下控制器学码键 (蜂鸣器短鸣一下即可松开按键)，当听到蜂鸣器响 4 次后，表示学码成功，此时所有键都为互锁模式。

③ 自锁模式操作方法：首先按住遥控器停止键 + 3 号键，然后按下控制器学码键 (蜂鸣器短鸣一下即可松开按键)，当听到蜂鸣器响 4 次后，表示学码成功，此时所有键都为自锁模式。

④ 4 路点动 4 路自锁操作方法：首先按住遥控器停止键 + 4 号键，然后按下控制器学码键 (蜂鸣器短鸣一下即可松开按键)，当听到蜂鸣器响 4 次后，表示学码成功，此时 1-4 键为点动模式，5-8 键为自锁模式。

⑤ 4 路点动 4 路互锁操作方法：首先按住遥控器停止键 + 5 号键，然后按下控制器学码键 (蜂鸣器短鸣一下即可松开按键)，当听到蜂鸣器响 4 次后，表示学码成功，此时 1-4 键为点动模式，5-8 键为互锁模式。

⑥ 4 路互锁 4 路自锁操作方法：首先按住遥控器停止键 + 6 号键，然后按下控制器学码键 (蜂鸣器短鸣一下即可松开按键)，当听到蜂鸣器响 4 次后，表示学码成功，此时 1-4 键为互锁模式，5-8 键为自锁模式。

清码操作

长按控制器学码键 8 秒，蜂鸣器由响八声关闭，表明清码成功。

工作模式说明

点动模式：按下遥控器按键，控制器继电器吸合，松开遥控器按键，控制器继电器断开；

自锁模式：按一次遥控器 (1) 按键，(1) 路控制器继电器吸合，再按一次遥控器 (1) 按键，(1) 路控制器继电器断开；

互锁模式：按一次遥控器 (1) 按键，(1) 路控制器继电器吸合，再按一次 (2) 按键，(2) 路控制器继电器吸合，(1) 路继电器断开。

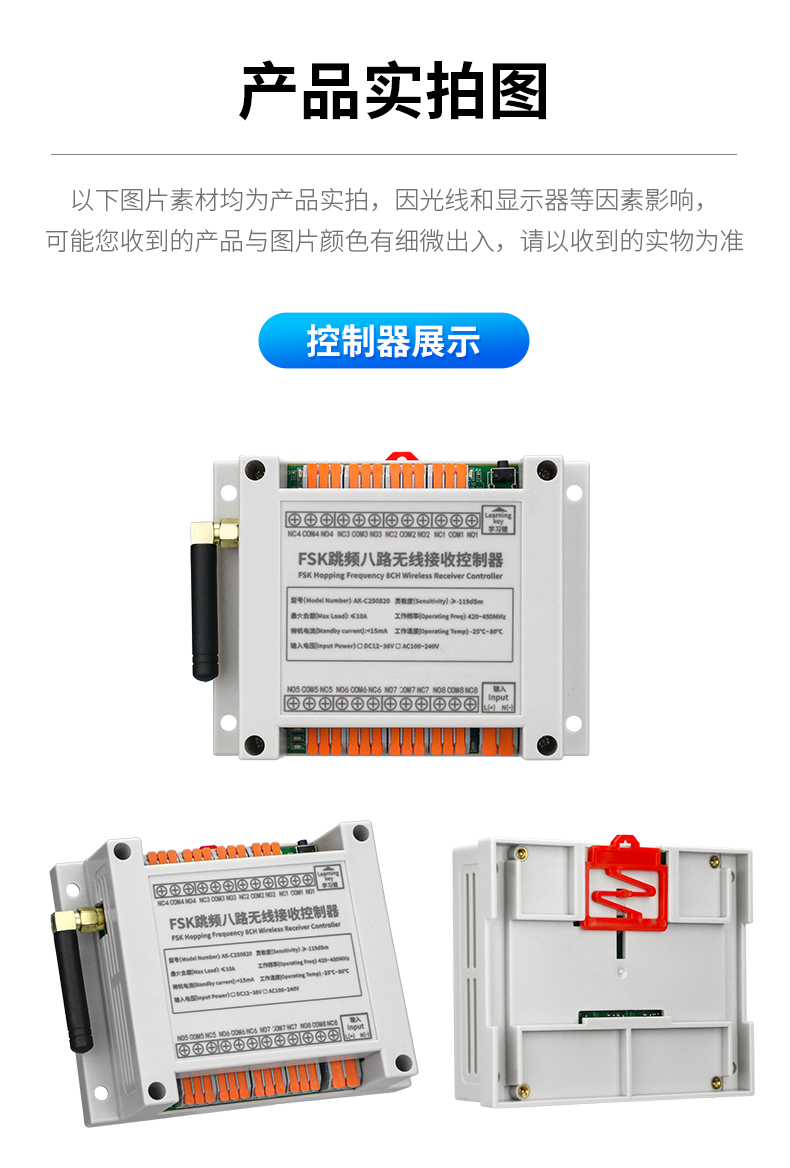

FSK快接端子8路直流控制开关实拍
