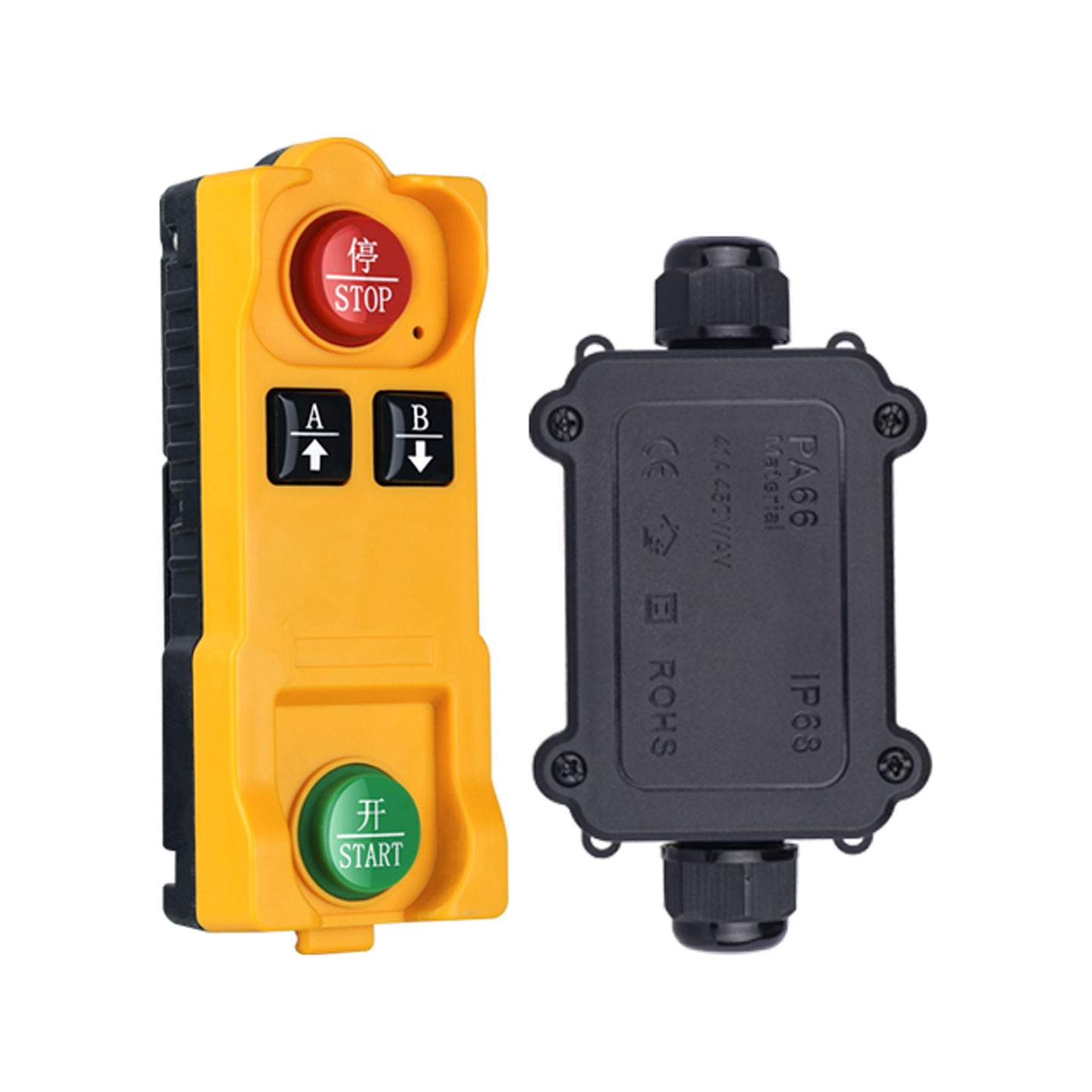

直流宽电压防水单路大功率控制开关 AK-C220609

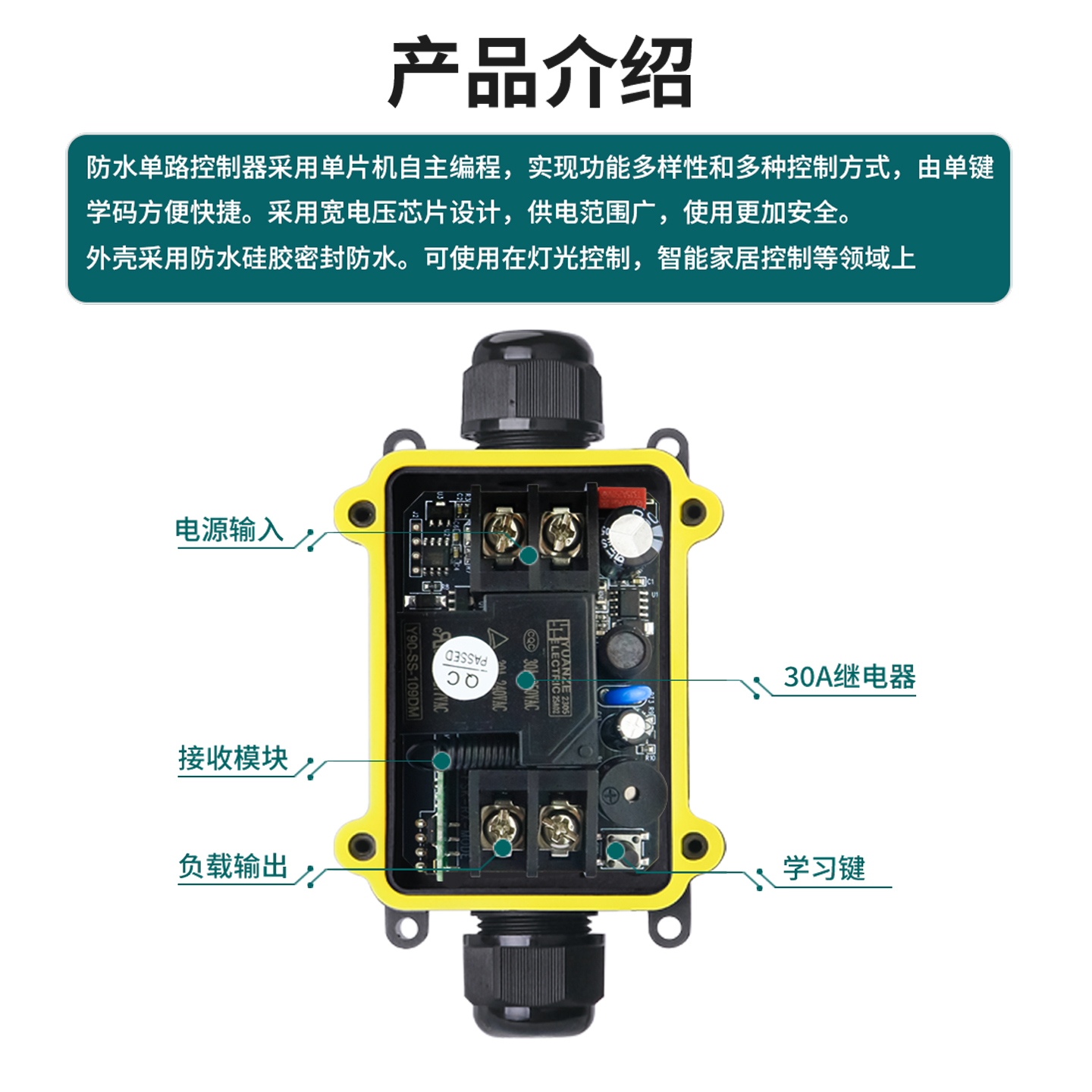

      本产品为防水型单路控制器（型号：AK-C220609），采用高性能品牌单片机，支持用户自主编程，具备丰富的功能与多种控制模式。单键学码功能使操作简便、响应迅速。直流宽电压防水单路大功率控制开关内置宽电压电源管理芯片，可适应较宽的工作电压范围。外壳采用硅胶密封工艺，确保良好的防水性能。本控制器适用于灯光控制、智能家居及其他相关工业控制场合。

主要技术参数：

• 工作电压：DC12-80V

• 待机电流：＜10mA

• 空载工作电流：80mA

• 接收灵敏度：-105dBm

• 最大负载电流：≤30A

• 工作温度范围：-20℃ ~ 70℃

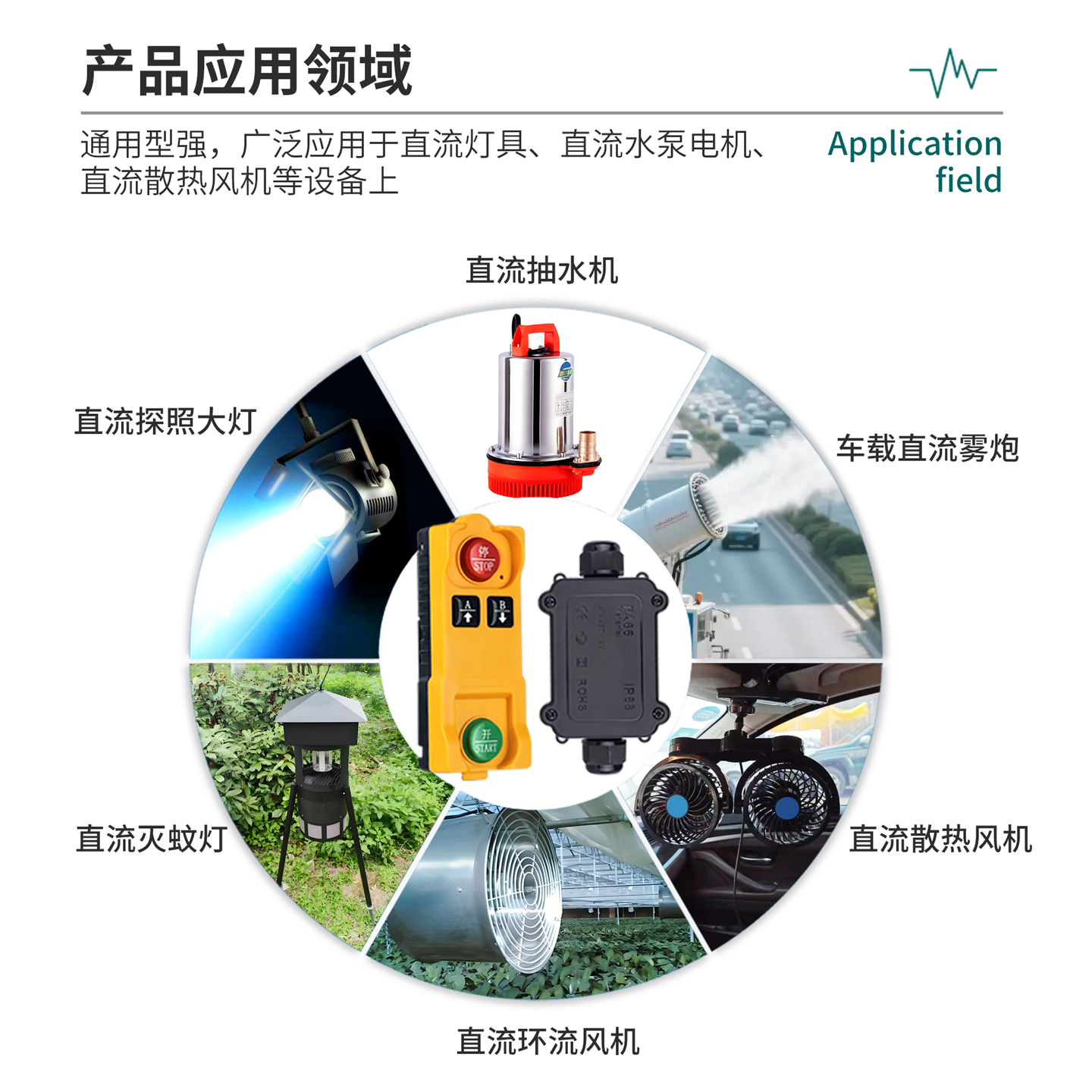

直流宽电压防水单路大功率控制开关应用领域：

直流宽电压防水单路大功率控制开关产品参数：

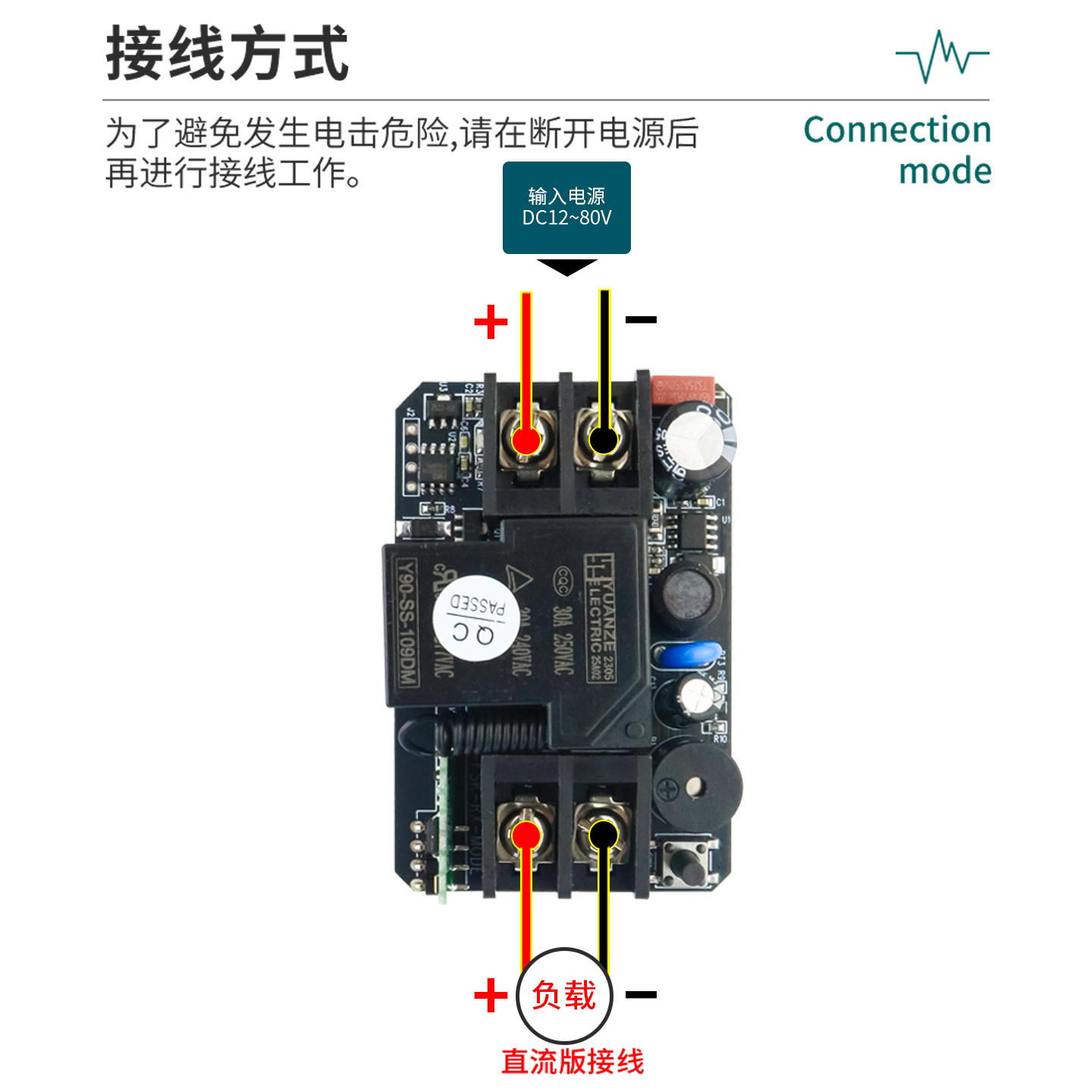

直流宽电压防水单路大功率控制开关常用接线操作：

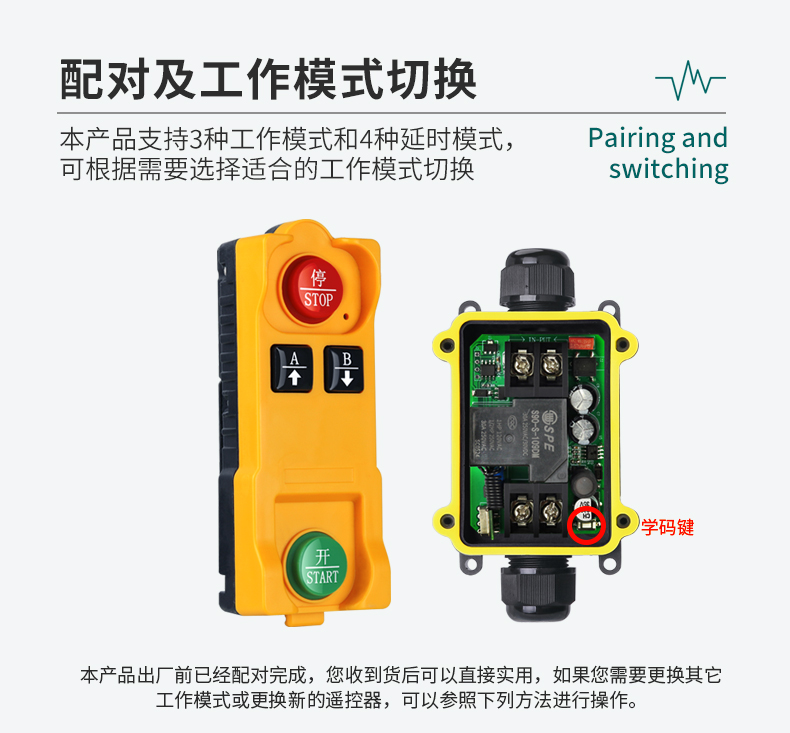

直流宽电压防水单路大功率控制开关配对方法：

学码操作

点动学码：控制器接上电源后短按一下学码键（按一次灯闪一次），然后长按遥控器按键3秒， 控制器指示灯闪烁表示学码成功，工作模式为点动模式。

自锁学码：控制器接上电源后短按两下学码键（按一次灯闪一次），然后长按遥控器按键3秒， 控制器指示灯闪烁表示学码成功，工作模式为自动模式。

互锁学码：控制器接上电源后短按三下学码键（按一次灯闪一次），然后长按遥控器一个按键3秒（例如A键），控制器指示灯闪烁后常亮，然后再按下遥控器另一个按键（例如B键） 控制器指示灯闪烁表示学码成功，工作模式为互锁模式（例如AB互锁）。

延时5秒学码：控制器接上电源后短按四下学码键（按一次灯闪一次），然后长按遥控器按键3秒， 控制器指示灯闪烁表示学码成功，工作模式为延时5秒自动关断模式。

延时10秒学码：控制器接上电源后短按五下学码键（按一次灯闪一次），然后长按遥控器按键3秒， 控制器指示灯闪烁表示学码成功，工作模式为延时10秒自动关断模式。

延时15秒学码：控制器接上电源后短按六下学码键（按一次灯闪一次），然后长按遥控器按键3秒， 控制器指示灯闪烁表示学码成功，工作模式为延时15秒自动关断模式。

延时20秒学码：控制器接上电源后短按七下学码键（按一次灯闪一次），然后长按遥控器按键3秒， 控制器指示灯闪烁表示学码成功，工作模式为延时20秒自动关断模式。

清码操作

长按控制器学码键5秒直至指示灯闪速，表示清码成功。

工作模式说明

点动模式：遥控器单个按键学码后，按下按键继电器吸合，松开按键继电器断开。

自锁模式：遥控器单个按键学码后，按一次按键继电器吸合，再一次按键继电器断开。

互锁模式：遥控器两个按键学码后，按A键继电器吸合，按B键继电器断开。

延时模式：遥控器单个按键学码后，按下按键继电器吸合，延时过后自动断开。
