快接线直流单路配电箱控制器 AK-C250702

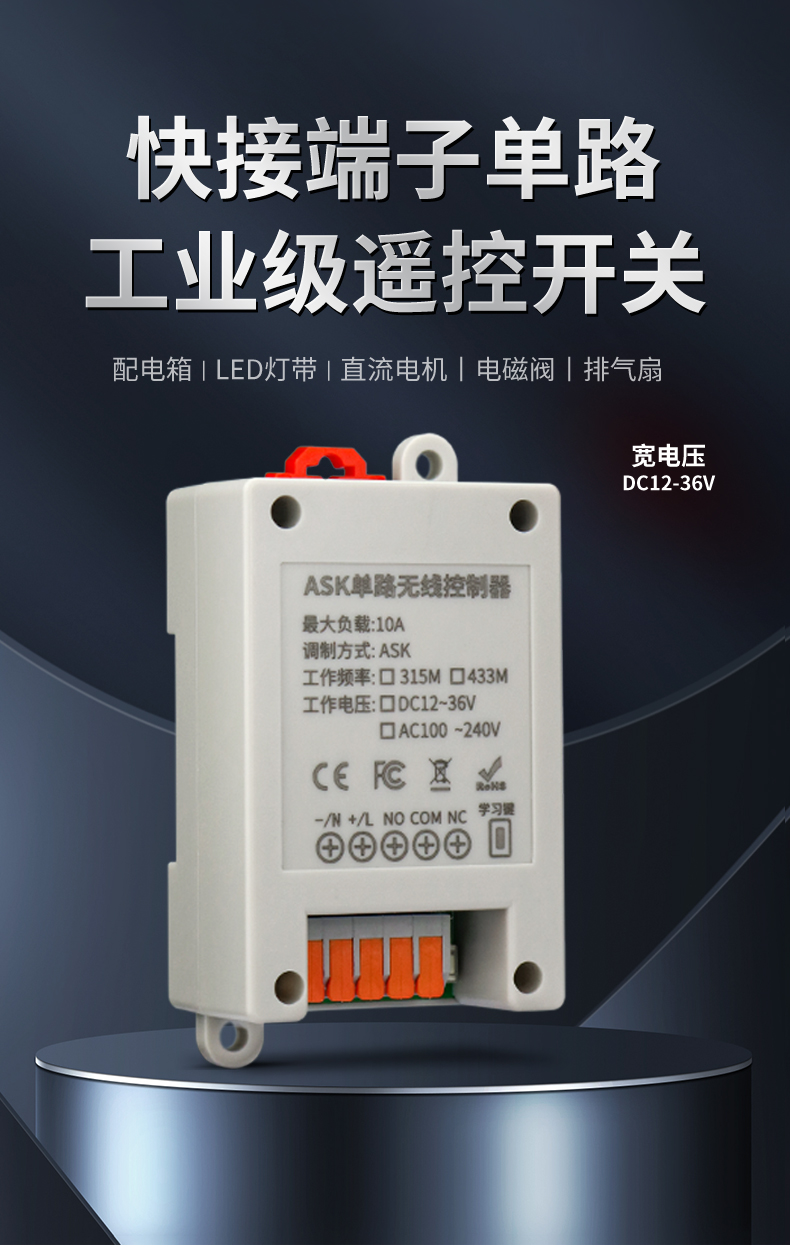

AK-C250702 奥柯快接线直流单路配电箱控制器——重新定义直流控制接线方式

【产品简介】
AK-C250702 奥柯快接线直流单路配电箱控制器，是一款集成高效主控芯片的低功耗智能控制设备，具备操作简单、功能丰富等优势，支持多种工作模式，广泛适用于灯光控制、直流电机驱动及智能家居系统等场景。产品采用标准 35mm 配电箱导轨卡扣设计，安装便捷，无需打孔；搭配快接端子，接线轻松三步完成——拨开、插线、压下，省时省力，是各类直流控制应用的理想选择。

【产品特点】

• 智能主控芯片：性能稳定，功耗低，支持多种工作模式，满足多样化控制需求

• 导轨安装便捷：标准 35mm 导轨卡扣设计，轻松固定于配电箱，无需额外打孔

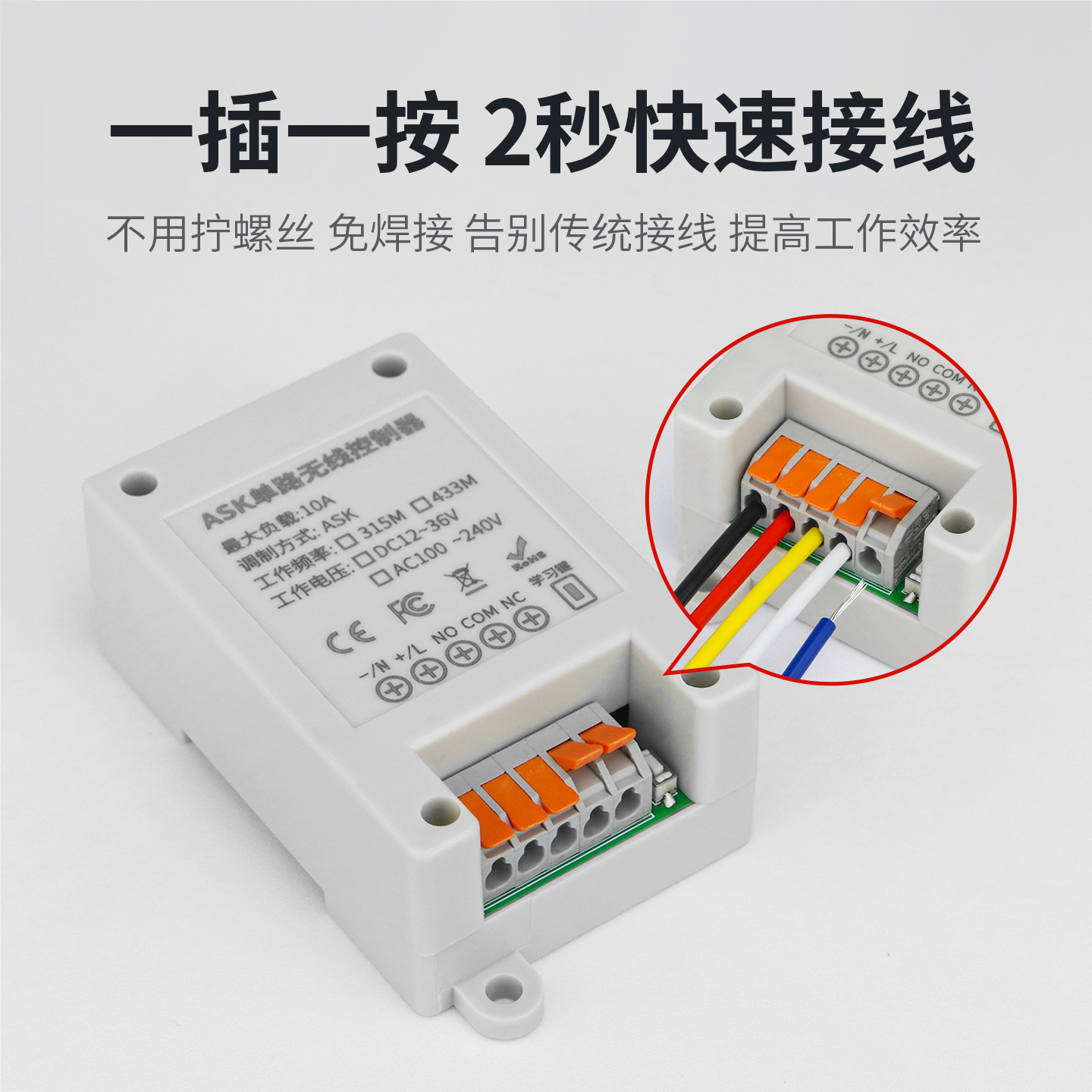

• 快接端子设计：接线简单，仅需拨开、插线、压下三步，无需工具，省时高效

• 广泛应用场景：适用于灯光调控、直流电机、智能家居等控制系统

【推荐用途】

• 智能家居设备控制

• 直流灯光系统调控

• 直流电机启停与调速

• 其他低压直流电器控制场合

AK-C250702 奥柯快接线直流单路配电箱控制器产品参数

     产品名称：     快接线直流单路配电箱控制器          |      工作电压：         DC12~36V

    解调方式：   ASK                                                   |      接收灵敏度：      -113dBm

    外壳材质：   ABS                                                   |      工作温度：         -20℃~70℃

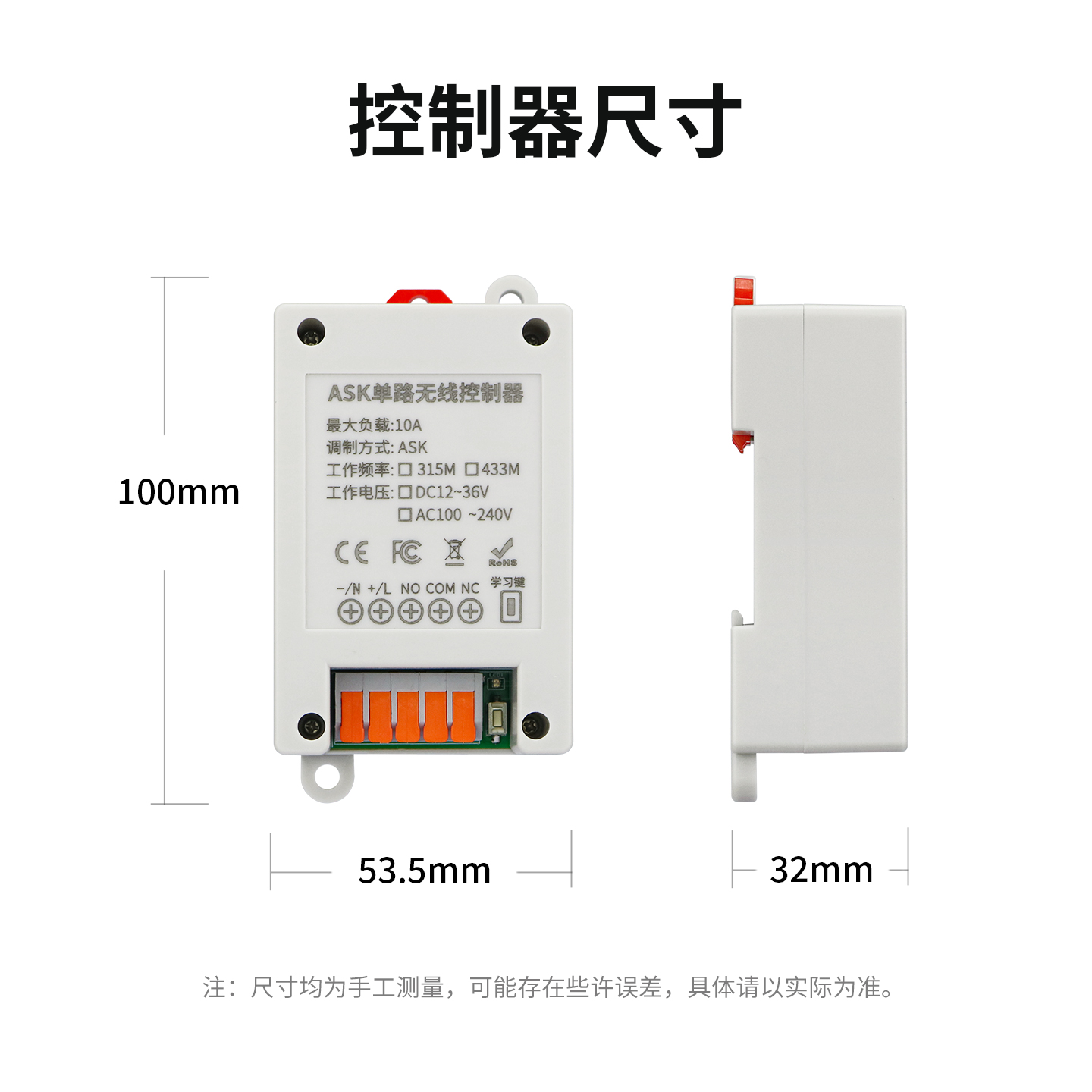

    产品尺寸：   100*53.3*32mm                               |      产品重量：         约73g

    工作频率：    433MHz/315MHz(其他频率可定制)  |      工作电流：        40mA

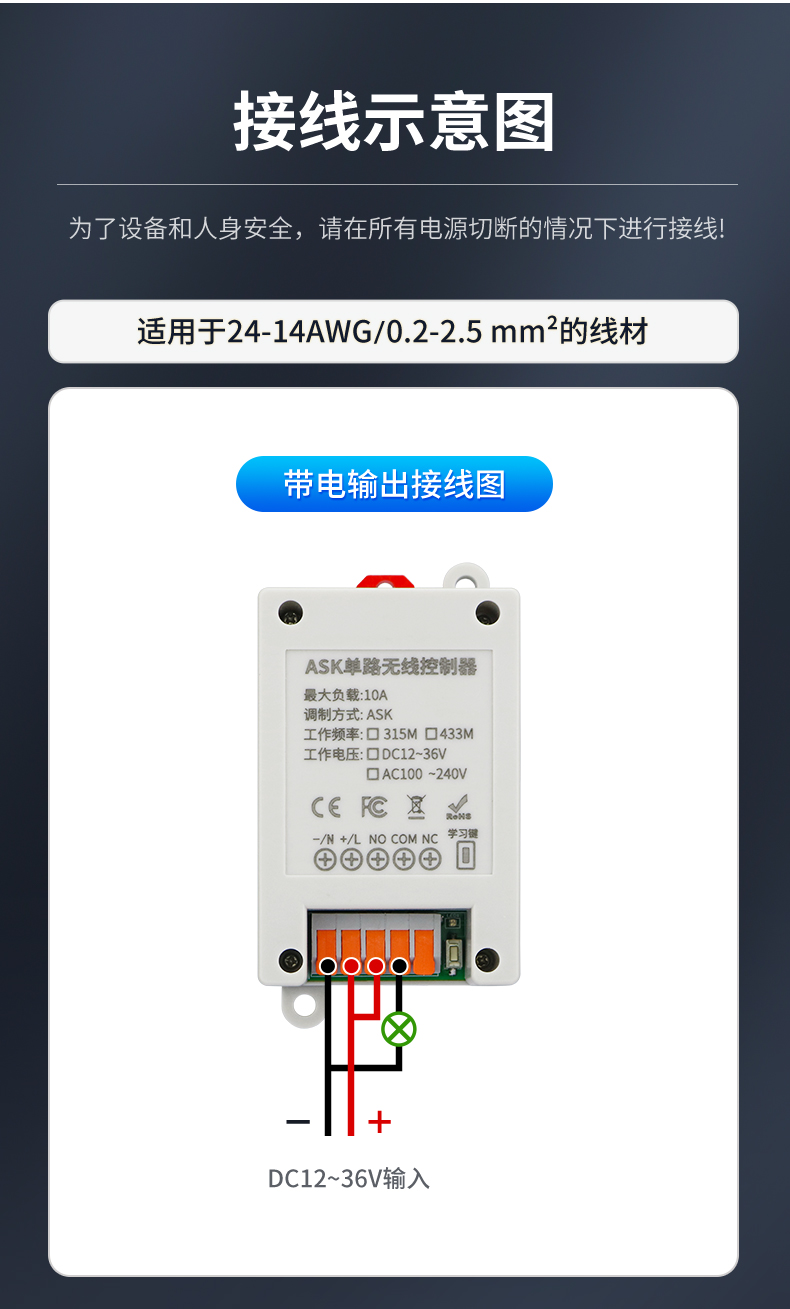

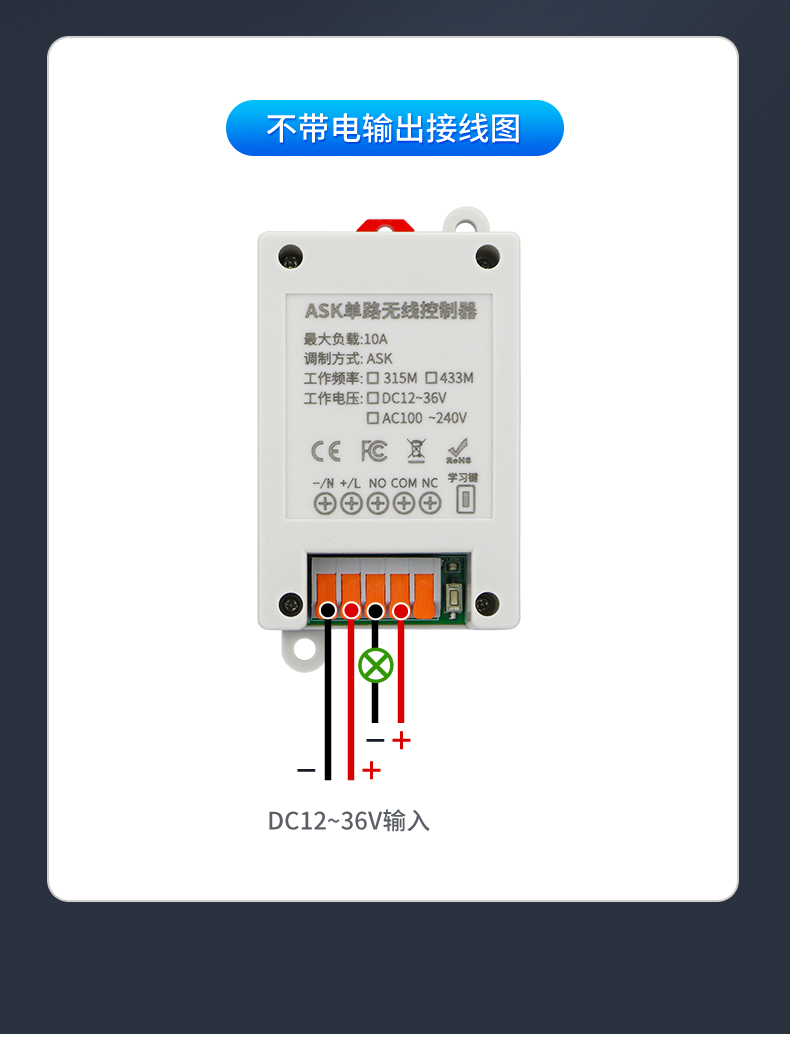

AK-C250702 奥柯快接线直流单路配电箱控制器接线图

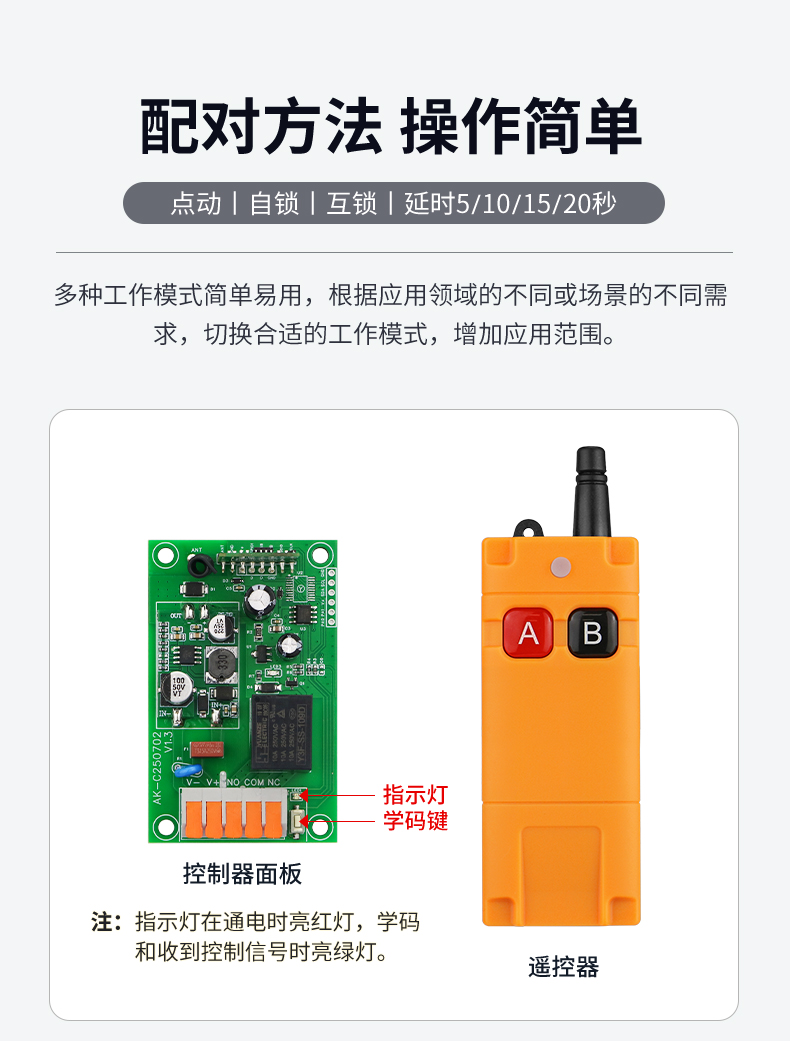

AK-C250702 奥柯快接线直流单路配电箱控制器配对方法

点动模式:
学码方法:控制器接上电源后，短按一下学码键(按一次灯闪一次)，然后长按遥控器按键3秒，控制器指示灯闪烁表示学码成功，工作模式为点动模式。模式说明:遥控器单个按键学码后，按下按键继电器吸合，松开按键继电器断开。

自锁模式:
学码方法:控制器接上电源后，短按两下学码键(按一次灯闪一次)，然后长按遥控器按键3秒，控制器指示灯闪烁表示学码成功，工作式为自锁模式。

模式说明:遥控器单个按键学码后，按一次按键继电器吸合，再一次按键继电器断开。

互锁模式:
学码方法:控制器接上电源后，短按三下学码键(按一次灯闪一次)，然后长按遥控器一个按键3秒(例如A键)，控制器指示灯闪后常亮，然后再按下遥控器另一个按键(例如B键)控制器指示灯闪烁表示学码成功，工作模式为互锁模式(例如AB互锁)
模式说明:遥控器两个按键学码后，按A键继电器吸合，按B键继电器断开。

延时5秒模式:
学码方法:控制器接上电源后，短按四下学码键(按一次灯闪一次)，然后长按遥控器按键3秒，控制器指示灯闪烁表示学码成功，工作模式为延时5秒自动关断模式。
模式说明:遥控器单个按键学码后，按下按键继电器吸合，延时过后自动断开。

延时10秒模式:
学码方法:控制器接上电源后，短按五下学码键(按一次灯闪一次)，然后长按遥控器按键3秒，控制器指示灯闪烁表示学码成功，工作模式为延时10秒自动关断模式。

延时15秒模式:
学码方法:控制器接上电源后，短按六下学码键(按一次灯闪一次)，然后长按遥控器按键3秒，控制器指示灯闪烁表示学码成功，工作模式为延时15秒自动关断模式。

延时20秒模式:
学码方法:控制器接上电源后，短按七下学码键(按一次灯闪一次)，然后长按遥控器按键3秒，控制器指示灯闪烁表示学码成功，工作模式为延时20秒自动关断模式。

清码操作：
长按控制器学码键5秒直至指示灯闪烁，表示清码成功。
