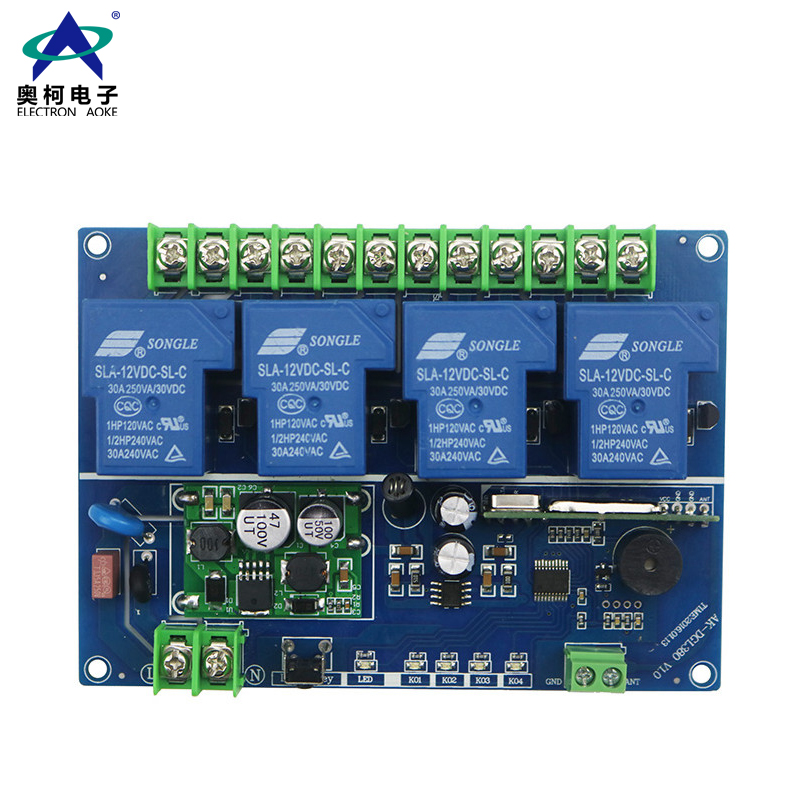

工控四路拉网船专用控制器 AK-DGL380

控制器型号:AK-DGL380
工作电压:DC12-48V
工作电流:372mA
工作频率:868MHz
接收灵敏度:-119dBm
尺寸重量:145*91*40mm/254g
可适配遥控器数量:多发多收
内置配件:开关电源
销售模式:千款标准品直供、全系列产品可定制
工厂实力:1天出样、7天出大货、2年产品质保, 终身免费技术支持
  • 一、概述
    该遥控开关采用30A继电器,可以负载大功率用电器,接收方式为学习型单片机解码,可以学习多个遥控器,且每个遥控器所有按键都可以学习,每一个遥控器可控制多个开关,也可多个遥控器控制一个开关,操作简单配套灵活任意组合,遥控器每个按键学习工作方式不同,避免了通过跳帽切换输出方式的麻烦性,使用方便,适用于多个领域多种用途,输出开关信号,安装简单、方便。
    使用范围:主要应用于灯具、电动门、窗、起吊设备。水泵、升降器控制、安防行业及农业浇灌等远距离无线遥控等领域,具有安装方便,使用简单安全可靠等优点。





    二、规格参数
    型       号:AK-DGL380 V1.0

    工作电压:DC12V-48V

    工作频率:315MHZ/433MHZ(可选)

    工作温度:-40~+85℃

    重       量:0.27kg

    最大负载:NO(30A/240VAC)、NC(20A/240VAC)

    接收灵敏度:≥ -105dBm

    尺          寸:线路板:122x87x17(mm) 带壳:144.8x91x40(mm)





    三、输出方式

    按A(数据位1000)键学习,控制器点动;

    按B(数据位0100)键学习,控制器互锁;

    按C(数据位0010)键学习,控制器自锁;

    按D(数据位0001)键学习,控制器(1,2)点动+(3,4)自锁;

    遥控器A(数据位1000)控制继电器1;

    遥控器B(数据位0100)控制继电器2;

    遥控器C(数据位0010)控制继电器3;

    遥控器D(数据位0001)控制继电器4;





    四、学习方法及步骤

    1、 按下接收器学习键——灯亮,表示进入学习状态

    2 、按下遥控器任意键——灯慢闪三下,表示已学习成功。





    五、清除已存信息

     长按接收器学习按键直到LED灯快闪五下后熄灭,表示所存信息已成功清除。

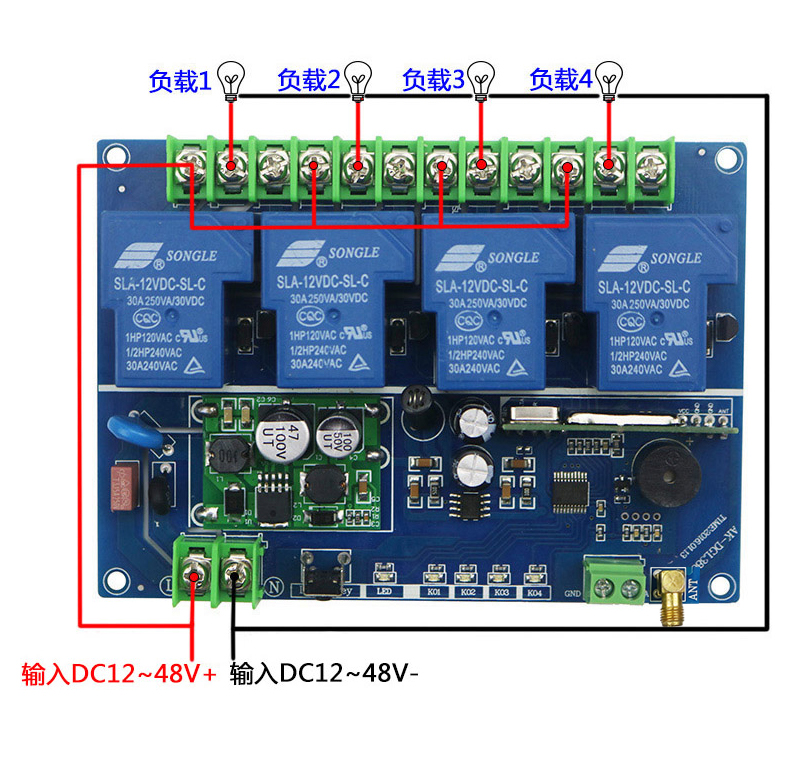

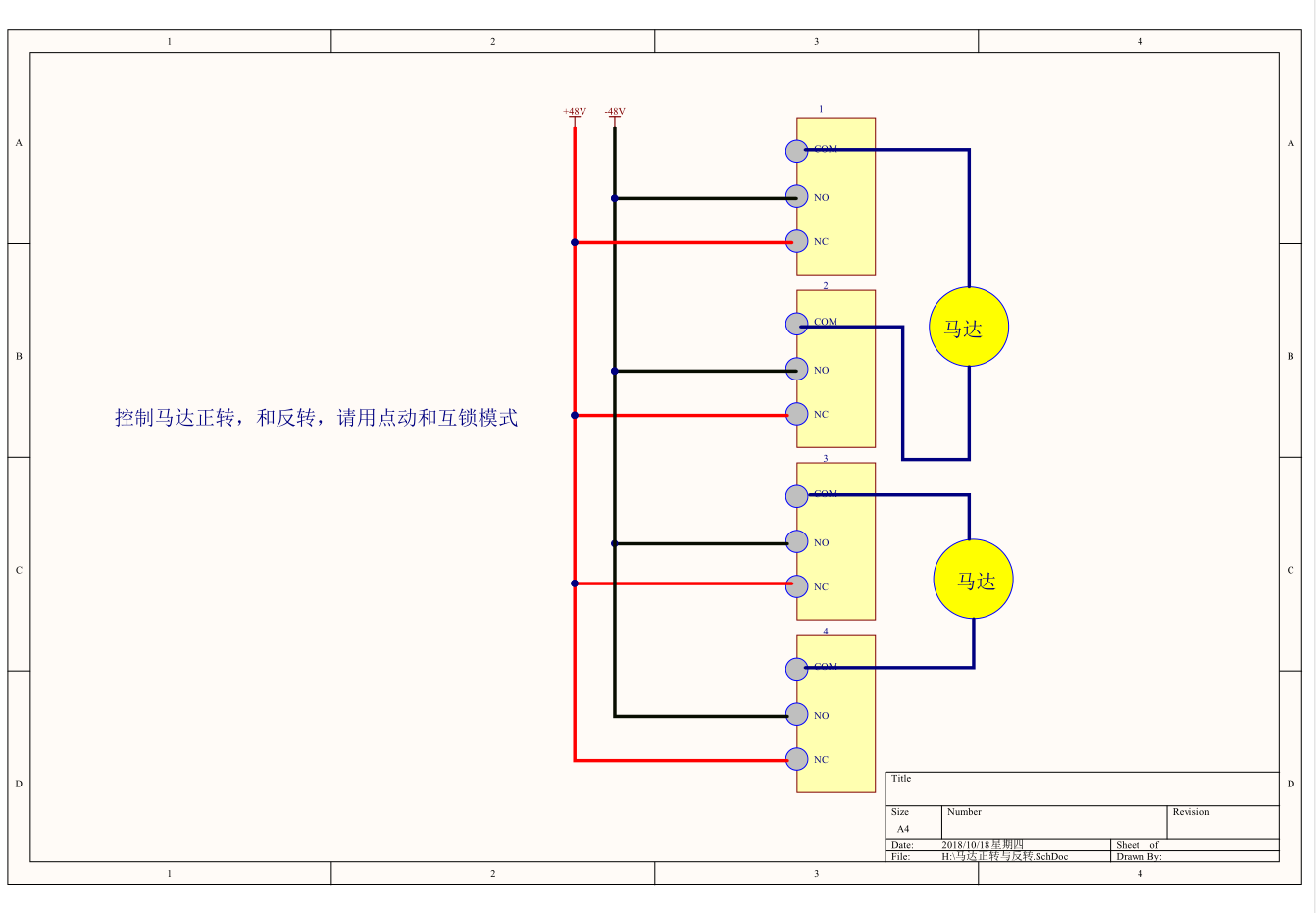

    六、接线图
