AK-FST
2
AK-FST 灰

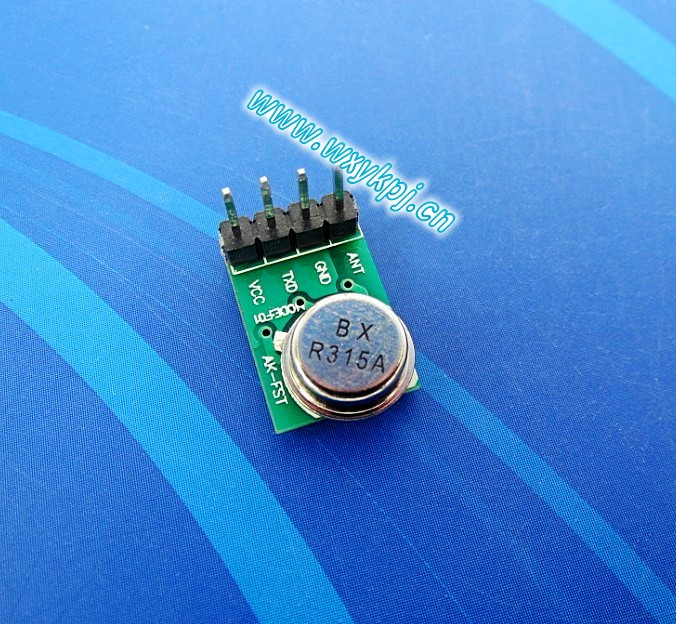

小体积无线发射模块 AK-FST

产品型号:AK-FST
工作电压:DC1.5-12V
发射距离:空旷100m
工作频率:433MHz
尺寸重量:19* 18mm/1.5g
销售模式:千款标准品直供、全系列产品可定制
工厂实力:1天出样、7天出大货、2年产品质保, 终身免费技术支持
  •   AK-FST小体积无线发射模块说明



    用途:

        无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。

    性能参数:

    1、 工作电压:DC1.5-12V

    2、 工作频率:433MHz

    3、 频率偏差:±50KHz

    4、 工作温度:0-45

    5、 发射距离:空旷100m

    6、 频谱幅度:无衰减

    7、 波形





    1.5V





    12V





    8、 脚位说明:VCC-  GND-   RXD-    ANT-

    9、 天线:24mm单线 ,Φ5*1.0*15螺旋电感,

    10使用注意事项:根据环境和电压等级距离有所不同.

    天线对模块的接收效果影响很大,最好接1/4波长的天线,一般采用50欧姆单芯导线.天线的长度315M的约为23cm,433M的约为17cm
          天线位置对模块接收效果亦有影响,安装时,天线尽可能伸直,远离屏蔽体,高压,及干扰源的地方.
