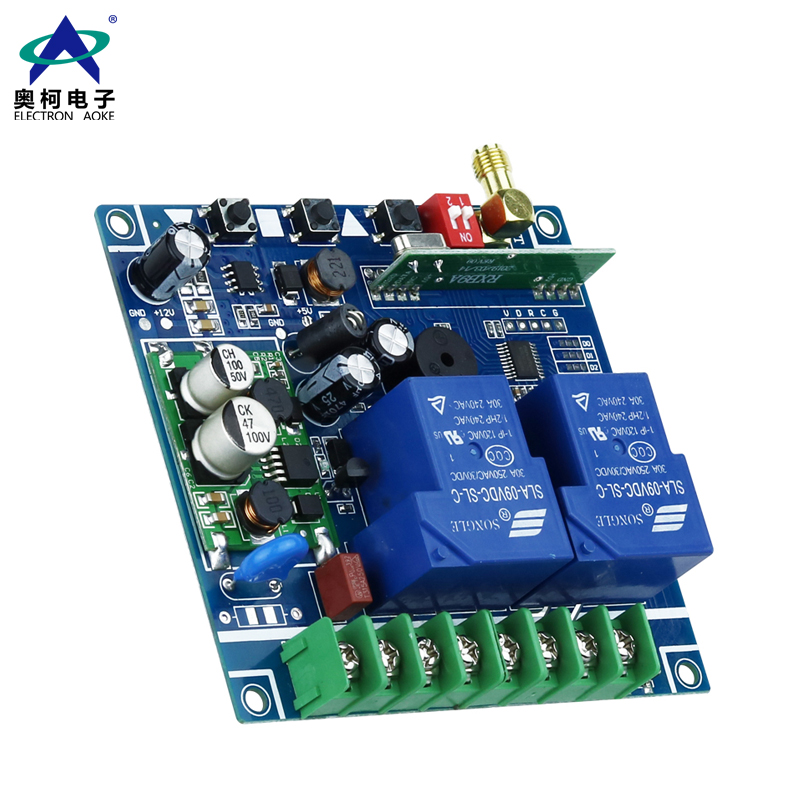

AK-380V RX03(48伏)12V~48V宽电压通用两路带手动功能无线遥控开关

本款直流12V-48V宽电压两路遥控开关,开关电源采用专业开关电源管理芯片,电源电压稳定,完全解决阻容降压而使电源电压不稳定,导致整个开关不稳定的现象。本遥控开关采用30A继电器,可负载较大功率用电器,学习型单片机解码,可学习多个遥控器,操作简单配套灵活;输出工作方式采用拨动开关进行切换,(点动、自锁、互锁)可任意选择使用方便,另外新增手动工作方式。适用于多个领域多种用途;预留数据位输出调节焊盘,可通过短接不同的焊点选择所对应的遥控器按键位置
  • 一、概述

          奥柯电子厂设计制造的本款直流12V-48V宽电压两路遥控开关,开关电源采用专业开关电源管理芯片,电源电压稳定,完全解决阻容降压而使电源电压不稳定,导致整个开关不稳定的现象。本遥控开关采用30A继电器,可负载较大功率用电器,学习型单片机解码,可学习多个遥控器,操作简单配套灵活;输出工作方式采用拨动开关进行切换,(点动、自锁、互锁)可任意选择使用方便,另外新增手动工作方式。适用于多个领域多种用途;预留数据位输出调节焊盘,可通过短接不同的焊点选择所对应的遥控器按键位置,方便客户配套各种自己喜欢的遥控器,避免了老款固定键位只能配单一款式遥控器的尴尬。



    二、产品参数

    产品名称 :宽电压两路无线控制器

    产品型号 :AK-380V RX03

    工作电压 :DC12~48V

    最大功率 :<3000W

    待机功耗 :≦15mA

    信号灵敏度 :-105dBm

    信号频率 :315/433Hz(频率支持定制)

    调节方式 :ASK调幅

    产品重量 :板重117g/带壳184g

    调制方式 :ASK调幅

    产品尺寸 :115mm×90mm×40mm(带壳尺寸)/92.6×87×16.4mm(控制板尺寸)

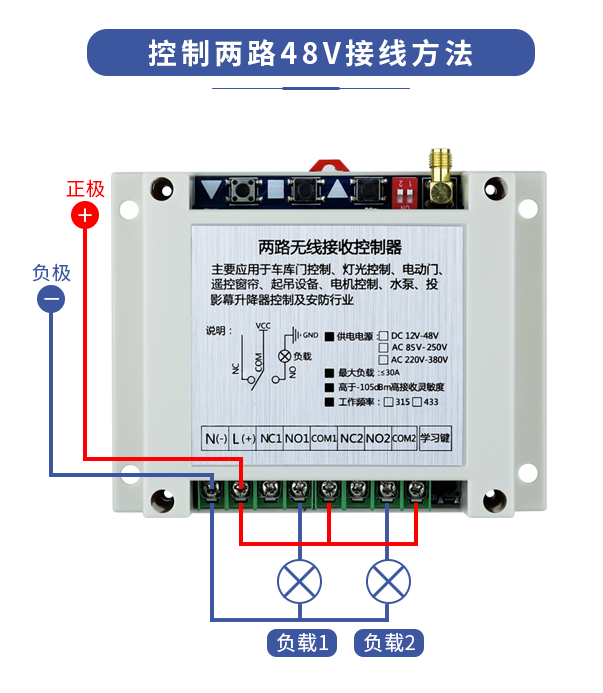

    三、接线示意

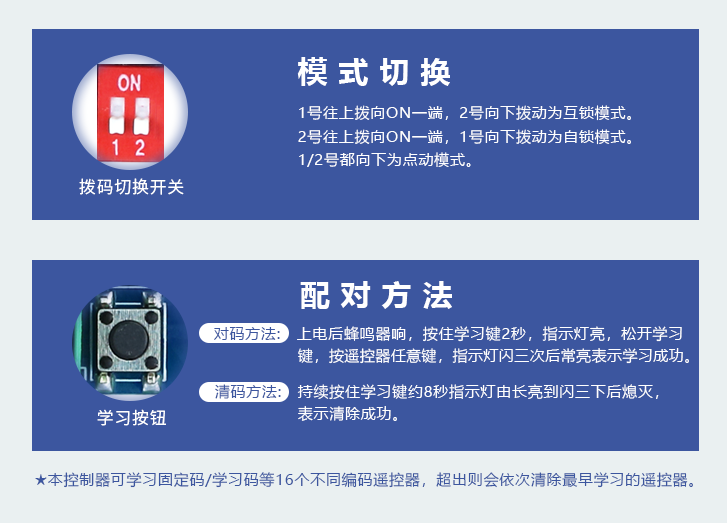

    四、模式切换及配对
